alc板的主要成份是硅质材料和钙质材料，其中常用的硅质材料有砂和粉煤灰，这两种材料都是无机材料，属于不燃烧体。其中50厚alc薄板的耐火时长可以达到3.5小时，根《建筑钢结构防火技术规范》GB51249-2017规定，50厚alc薄板的防火性能可以满足钢结构防火要求。本文主要探讨50厚alc薄板做防火板在钢结构使用时包钢梁、钢柱的做法。
一、工字型钢柱防火做法
首先，在工字钢4个端点处焊接40*3的通长角钢；其次，根据工字型钢柱的大小切割50厚alc薄板；再其次，把工字钢内部填满隔声材料；再其次，分别用600自攻螺钉和直头螺栓固定50厚alc薄板。具体构造做法参考下图：

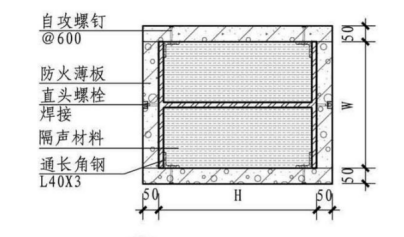

工字型钢柱防火构造
二、方形钢柱防火构造做法
首先，根据方形钢柱的大小切割50厚alc薄板；其次，用600自攻螺钉和直头螺栓固定50厚alc薄板。H为钢柱截面长度或钢梁接截面高度，W为钢柱、钢梁截面的宽度。W、H尺寸按工程实际情况设计，《方形钢柱防火构造一》适用于W＜600mm柱子外包防火板做法。具体做法参考《方形钢柱防火构造》一和二。

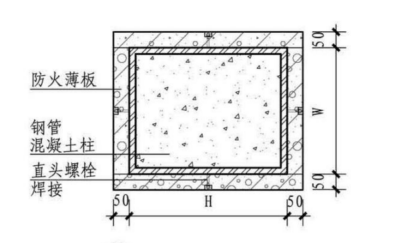

方形钢柱防火构造一

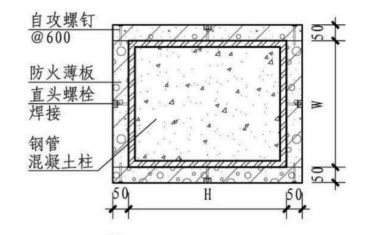

方形钢柱防火构造二
三、钢梁防火构造做法

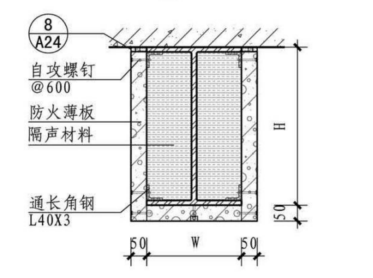

首先，在工字钢4个端点处焊接40*3的通长角钢；其次，根据工字型钢柱的大小切割50厚alc薄板；再其次，把工字钢内部填满隔声材料；再其次，分别用600自攻螺钉和直头螺栓固定50厚alc薄板。具体做法参考下图，其中《钢梁防火构造（二）》适用于w＜400mm梁外包防火薄板做法

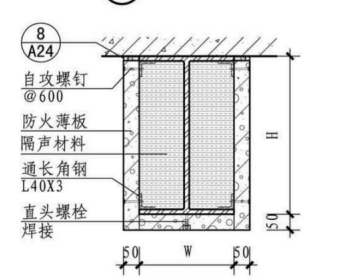

钢梁防火构造（一）
